Протекторы защитные спиральные для оптических кабелей связи и для защиты в местах установки гасителей вибрации и других изделий.

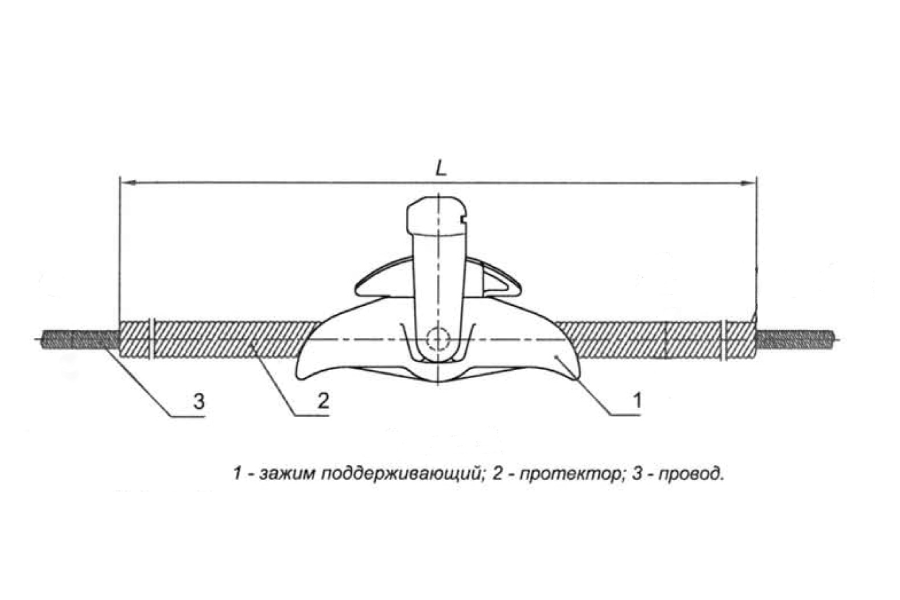

Протекторы спиральные защитные для неизолированных и изолированных проводов, грозозащитных тросов и самонесущих волоконно-оптических неметаллических кабелей связи предназначены для снижения последствий воздействия на них знакопеременных нагрузок, а также случайных воздействий. Протекторы устанавливаются вместе с поддерживающими зажимами, гасителями вибрации, в местах возможного контакта оптических кабелей и тросов с элементами конструкций.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1 ГОСТ 15150.
Изготавливаются по ТУ 3449-004-52819896-2015.
Условное обозначение протектора:
П- протектор;
С- спиральный;
З –защитный
Цифры следующая за обозначением протектора - минимальный и максимальный диаметров оптического кабеля (Дмин, Дмах), для которых применяется протектор или номинальный диаметр провода или троса (Д), для которых применяется протектор.
Цифра следующая после значения диаметра – обозначение назначения протектора:
0 – для установки совместно с поддерживающими зажимами типа ПГН для проводов неизолированных ГОСТ 839.
1 – протектор для оптических кабелей связи и для защиты проводов и тросов в местах установки гасителей вибрации и других изделий.
2 – протектор для защиты проводов в многороликовых подвесах П4Р, П6Р.
3 – протектор для защиты проводов в местах установки прессуемых соединительных и ремонтных зажимов.
4 – для защиты полых проводов типа ПА.
Следующая цифра обозначает материал проволок протектора.
1 – проволока стальная оцинкованная по ГОСТ 9850
2- проволока стальная с алюминиевым покрытием по стандартам и техническим условиям.
3 – проволок из алюминиевого сплава по стандартам и техническим условиям.
Цифра в скобках- длина протектора (А).
Условное обозначение при заказе:
Пример записи условного обозначения протектора спирального защитного марки ПЗС,
для оптических кабелей диаметром наружным диаметром от 15,5 до 16,5 мм, спирали которого изготовлены из проволоки стальной оцинкованной по ГОСТ 9850 длинной 500 м: «ПЗС-15,5-16,5-11 (500) ТУ 3449-001-52819896-2015»
| № | Марка протектора | Диапазон диаметров кабелей, для которых применяется протектор, мм | Диаметр проволоки, мм | Длина протектора (А), мм | ||
| Стальная оцинкованная | Стальная с алюминиевым покрытием | Алюминиевого сплава | ||||
| 1 | ПЗС-3,9-4,5-1х* | 3,9-4.25 | 2,1 | - | - | 350 |
| 2 | ПЗС-4,25-4,75-1х | 4,25-4,75 | 2,1 | - | - | 350 |
| 3 | ПЗС-4,75-5,25-1х | 4,75-5,25 | 2,1 | - | - | 350 |
| 4 | ПЗС-5,25-5,75-1х | 5,25-5,75 | 2,1 | - | - | 350 |
| 5 | ПЗС-5,75-6,25-1х | 5,75-6,25 | 2,1 | - | - | 350 |
| 6 | ПЗС-6,25-6,75-1х | 6,25-6,75 | 2,1 | - | - | 350 |
| 7 | ПЗС-6,75-7,25-1х | 6,75-7,25 | 2,8 | 3 | 3 | 350 |
| 8 | ПЗС-7,25-7,75-1х | 7,25-7,75 | 2,8 | 3 | 3 | 350 |
| 9 | ПЗС-7,75-8,25-1х | 7,75-8,25 | 2,8 | 3 | 3 | 350 |
| 10 | ПЗС-8,25-8,75-1х | 8,25-8,75 | 2,8 | 3 | 3 | 350 |
| 11 | ПЗС-8,75-9,25-1х | 8,75-9,25 | 2,8 | 3 | 3 | 350 |
| 12 | ПЗС-9,25-9,75-1х | 9,25-9,75 | 2,8 | 3 | 3 | 350 |
| 13 | ПЗС-9,75-10,25-1х | 9,75-10,25 | 2,8 | 3 | 3 | 350 |
| 14 | ПЗС-10,25-10,75-1х | 10,25-10,75 | 2,8 | 3 | 3 | 350 |
| 15 | ПЗС-10,75-11,25-1х | 10,75-11,25 | 2,8 | 3 | 3 | 350 |
| 16 | ПЗС-11,25-11.75-1х | 11,25-11.75 | 2,8 | 3 | 3 | 350 |
| 17 | ПЗС-11,75-12,25-1х | 11,75-12,25 | 2,8 | 3 | 3 | 350 |
| 18 | ПЗС-12,25-12.75-1х | 12,25-12.75 | 2,8 | 3 | 3 | 350 |
| 19 | ПЗС-12,75-13.5-1х | 12,75-13.5 | 2,8 | 3 | 3 | 350 |
| 20 | ПЗС-13.5-14.5-1х | 13.5-14.5 | 2,8 | 3 | 3 | 350 |
| 21 | ПЗС-14,5-15,5-1х | 14,5-15,5 | 2,8 | 3 | 3 | 500 |
| 22 | ПЗС-15,5-16,5-1х | 15,5-16,5 | 2,8 | 3 | 3 | 500 |
| 23 | ПЗС-16.5-17.5-1х | 16.5-17.5 | 2,8 | 3 | 3 | 500 |
| 24 | ПЗС-17.5-18.5-1х | 17.5-18.5 | 2,8 | 3 | 3 | 500 |
| 25 | ПЗС-18,5-19,5-1х | 18,5-19,5 | 2,8 | 3 | 3 | 500 |
| 26 | ПЗС-19,5-20,5-1х | 19,5-20,5 | 2,8 | 3 | 3 | 500 |
| 27 | ПЗС-20,5-21.5-1х | 20,5-21.5 | 2,8 | 3 | 3 | 500 |
| 28 | ПЗС-21.5-22.5-1х | 21.5-22.5 | 2,8 | 3 | 3 | 500 |
| 29 | ПЗС-22.5-23.5-1х | 21.5-22.5 | 2,8 | 3 | 3 | 500 |
| 30 | ПЗС-23.5-25,5-1х | 23.5-25,5 | 2,8 | 3 | 3 | 700 |
| 3х | ПЗС-25.5-27,5-1х | 25.5-27,5 | 2,8 | 3 | 3 | 700 |
| 32 | ПЗС-27.5-29,5-1х | 27.5-29,5 | 2,8 | 3 | 3 | 700 |
| 33 | ПЗС-29,5-31,5-1х | 29,5-31,5 | 2,8 | 3 | 3 | 700 |
| 34 | ПЗС-31.5-33.5-1х | 31.5-33.5 | 2,8 | 3 | 3 | 700 |
| 35 | ПЗС-33.5-35.5-1х | 33.5-35.5 | 2,8 | 3 | 3 | 700 |
| 36 | ПЗС-35.5-37.5-1х | 35.5-37.5 | 2,8 | 3 | 3 | 700 |
| 37 | ПЗС-37,5-39,5-1х | 37,5-39,5 | 2,8 | 3 | 3 | 700 |
| 38 | ПЗС-39,5-41,5-1х | 39,5-41,5 | 2,8 | 3 | 3 | 700 |
| 39 | ПЗС-41.5-44-1х | 41.5-44 | 2,8 | 3 | 3 | 700 |
| 40 | ПЗС-44-46-1х | 44-46 | 2,8 | 3 | 3 | 700 |
| 41 | ПЗС-46-48-1х | 46-48 | 2,8 | 3 | 3 | 700 |
| 42 | ПЗС-48-50-1х | 48-50 | 2,8 | 3 | 3 | 700 |
| * – обозначение материала проволок протектора ( 1 – стальная оцинкованная, 2 – стальная с алюминиевым покрытием, 3- из алюминиевого сплава). | ||||||
